Von unvollständigen Bestandsunterlagen zur verlässlichen CAD-Grundlage
Bestandspläne bilden häufig nicht mehr den tatsächlich gebauten Zustand ab. Umbauten wurden nur handschriftlich ergänzt, Räume anders genutzt oder technische Einbauten nie dokumentiert. Eine strukturierte digitale Bestandserfassung schafft eine verlässliche Grundlage für Instandhaltung, Flächenmanagement, Umbauplanung, Betreiberpflichten und CAFM-Prozesse. Entscheidend ist, dass nicht lediglich vorhandene Unterlagen nachgezeichnet werden, sondern ein eindeutig definierter, geprüfter und langfristig fortschreibbarer CAD-Bestand entsteht.
Gebäudebestand digital und präzise erfassen
Informationsbedarf vor der Erfassung festlegen
Vor Beginn der Aufnahme ist zu bestimmen, wofür die neuen CAD-Daten genutzt werden sollen. Für ein Flächenmanagement werden geschlossene Raumkonturen, Raumnummern und Nutzungsarten benötigt. Für Instandhaltung und Betreiberaufgaben können zusätzlich Türen, Technikräume, Anlagenstandorte, Revisionsöffnungen oder Sicherheitsbereiche erforderlich sein. Die geforderte Genauigkeit und der Detaillierungsgrad müssen zum späteren Verwendungszweck passen. Eine vollständige Nachbildung jedes sichtbaren Baudetails verursacht dagegen Kosten, ohne automatisch einen betrieblichen Mehrwert zu schaffen.
Vorhandene Unterlagen bewerten und priorisieren

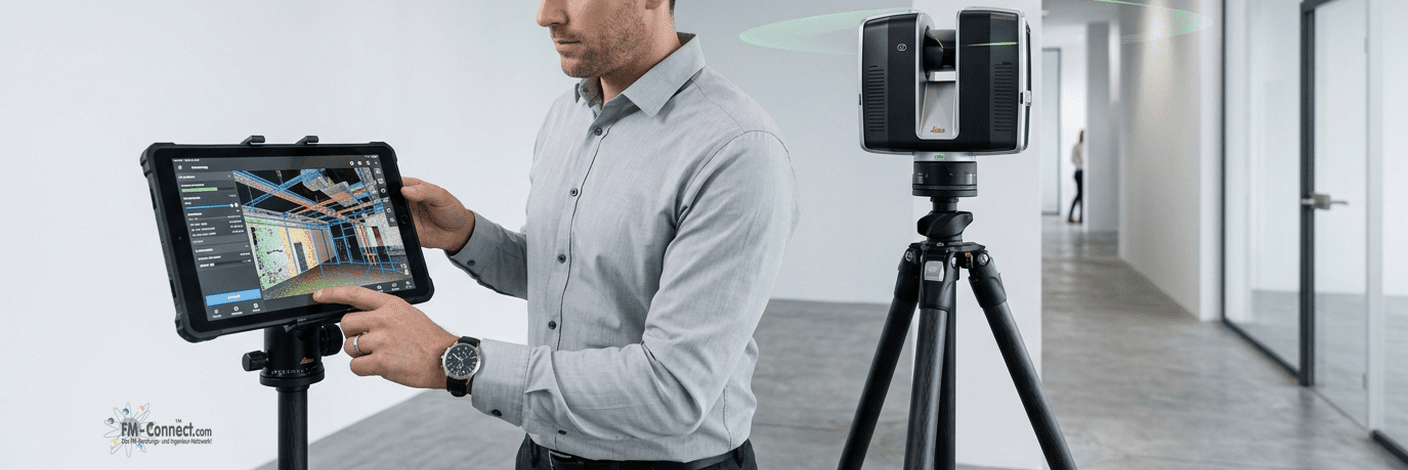

Papierpläne, gescannte Zeichnungen, PDF-Dateien, ältere CAD-Projekte, BIM-Modelle und frühere Aufmaße werden zunächst inventarisiert. Für jede Quelle sind Alter, Maßstab, Bearbeitbarkeit, räumliche Abdeckung und vermutete Zuverlässigkeit festzuhalten. Anschließend wird entschieden, ob Unterlagen übernommen, durch Kontrollmaße verifiziert oder vollständig neu aufgenommen werden. Punktwolken und Laserscans eignen sich besonders für komplexe Geometrien, ersetzen aber nicht die fachliche Bewertung und strukturierte Aufbereitung der Messergebnisse.
|
| Aktuelle CAD-Pläne vorhanden | Kontrollaufmaß und Bereinigung | Fortschreibbarer CAD-Bestand | Stichproben und Prüfbericht |
| Nur Papier- oder PDF-Pläne | Digitalisierung und Vor-Ort-Abgleich | Strukturierte Grundrisse | Kontrollmaße und Planvergleich |
| Komplexe Gebäudestruktur | Laserscanning oder Punktwolke | Präzise geometrische Grundlage | Registrierungs- und Messprotokoll |
| Teilweise unzugängliche Bereiche | Kombination aus Aufnahme und Kennzeichnung | Abgegrenzter Informationsstand | Kennzeichnung der Unsicherheiten |
| Keine belastbaren Unterlagen | Vollständiges Neuaufmaß | Neuer Bestandsplan | Fachliche Abnahme vor Ort |
Einheitliche CAD-Modelle statt digitaler Zeichnungssammlungen
Die erfasste Geometrie wird nach einem verbindlichen CAD-Standard aufgebaut. Dieser regelt Layer, Farben, Linientypen, Blöcke, Raumkonturen, externe Referenzen, Maßeinheiten und Dateibenennung. Übernommene, gemessene und lediglich angenäherte Inhalte müssen voneinander unterscheidbar sein. Für wiederkehrende Objekte sind freigegebene Blöcke oder Symbole zu verwenden. Die ISO-13567-Reihe stellt allgemeine Grundsätze für die Organisation und Benennung von Layern in CAD-Dateien bereit und unterstützt damit eine systematische, gewerkeübergreifend verständliche Datenstruktur.
Geometrie und Informationen gemeinsam prüfen
Die Prüfung umfasst mehr als Maßhaltigkeit. Zu kontrollieren sind geschlossene Raumkonturen, Überschneidungen, doppelte Elemente, Layerzuordnung, Gebäudekoordinaten, Geschossbezüge und die Vollständigkeit vereinbarter Attribute. Kritische Maße werden vor Ort nachgemessen. Automatische CAD-Prüfungen erkennen formale Abweichungen, ersetzen jedoch nicht die fachliche Plausibilitätsprüfung. Für die Übergabe sind eindeutige Annahmekriterien festzulegen. Die ISO 19650-4 beschreibt Kriterien und Entscheidungsprozesse für qualitätsgesicherte Informationsübergaben in Projekt- und Betriebsmodellen.
Den neuen Bestand dauerhaft aktuell halten
Nach Freigabe werden native CAD-Dateien, vereinbarte Austauschformate, PDF-Ausgaben, Raumlisten, Messgrundlagen und Prüfprotokolle geordnet übergeben. Die freigegebenen Pläne werden mit CAFM, Dokumentenmanagement und gegebenenfalls BIM- oder GIS-Systemen verknüpft. Gleichzeitig ist ein Änderungsprozess einzurichten: Umbauten, Nutzungsänderungen und technische Maßnahmen müssen künftig wieder in den CAD-Bestand zurückgeführt werden. Ohne geregelte Fortschreibung verliert auch eine hochwertige Neuerfassung innerhalb kurzer Zeit ihre Verlässlichkeit.
